Origin入门教程(二十):2D&3D饼状图

 二维码
发表时间:2020-10-20 09:39作者:铄思百检测来源:铄思百检测

目前,2D & 3D饼状图在数据处理中很常见,往往给人呈现很直观的感觉。今天与大家分享一下,如何利用Origin绘制2D &3D饼状图?

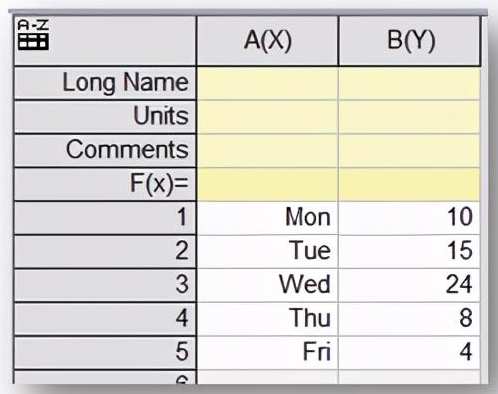

首先导入数据:


01

2D饼状图

绘制2D饼状图:选中全部数据;点击Plot点击Pie图标的▼;选择2D B&W Pie Chart

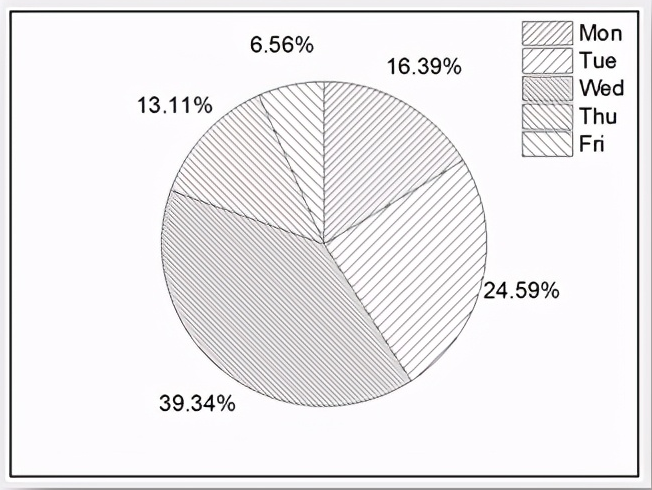

效果图:默认为黑白条纹饼状图


02

2D饼状图的美化

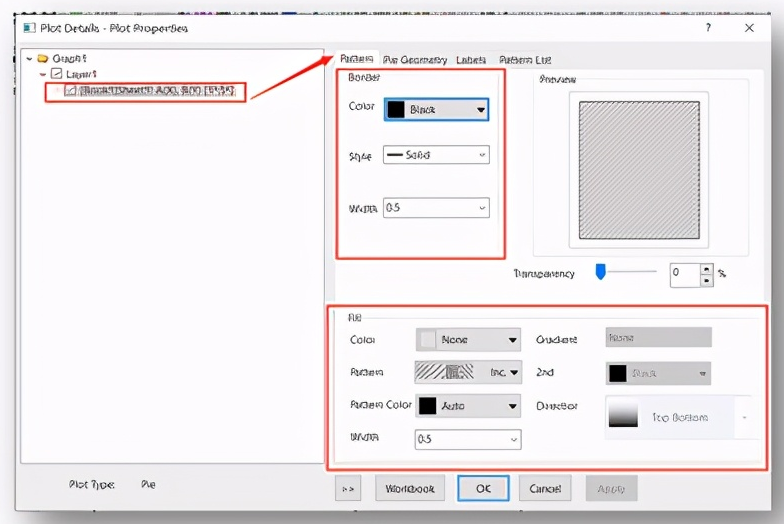

双击图形,弹出Plot Details对话框,在对话框左侧选择Book1,点击对话框右侧Pattern按钮,可以对图形的边框线条、填充线条以及填充颜色进行更改。

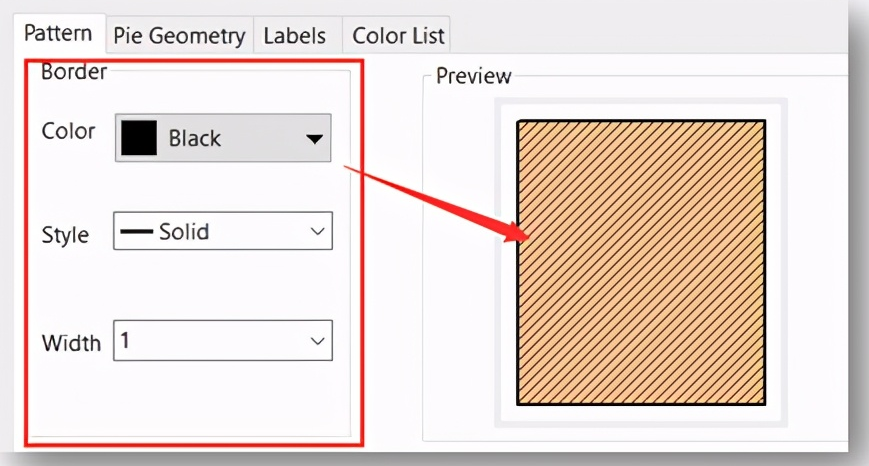

  • 更改边框线条:Border区域可以对边框线条的颜色、形式以及粗细进行更改,在Preview区域生成预览图。

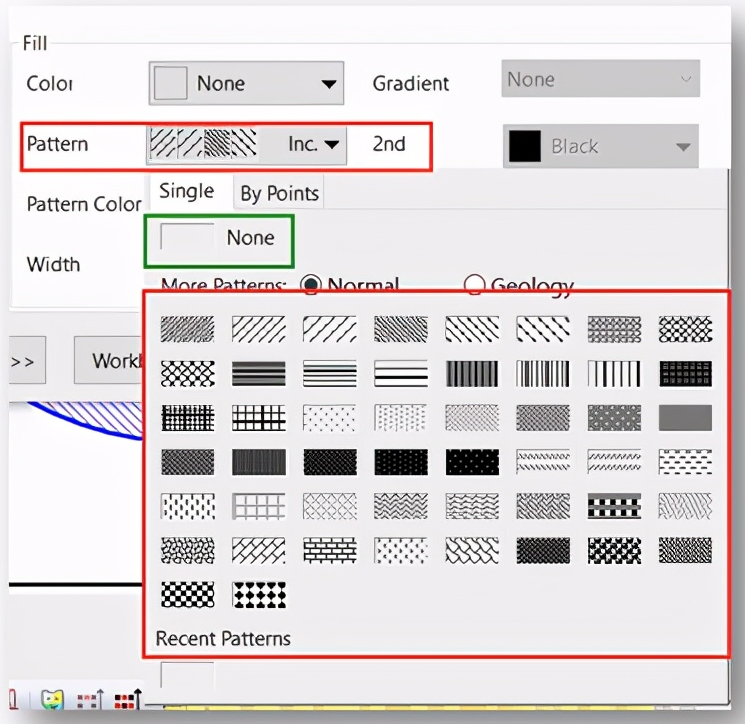

  • 更改填充线条及颜色:Fill区域可以更改填充线条的样式。点击Pattern旁的▼,可对填充线条的样式进行选择。

若不希望有线条填充,点击Pattern旁的▼,选择None则无线条填充(绿框)


Fill区域可以更改填充线条的颜色,点击Pattern Color旁的▼,可对填充线条的颜色进行选择。

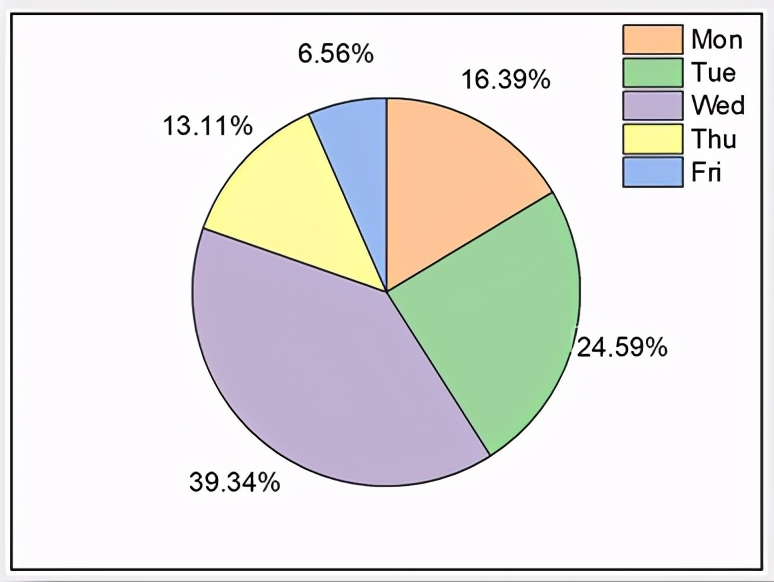

效果图:


03

3D饼状图

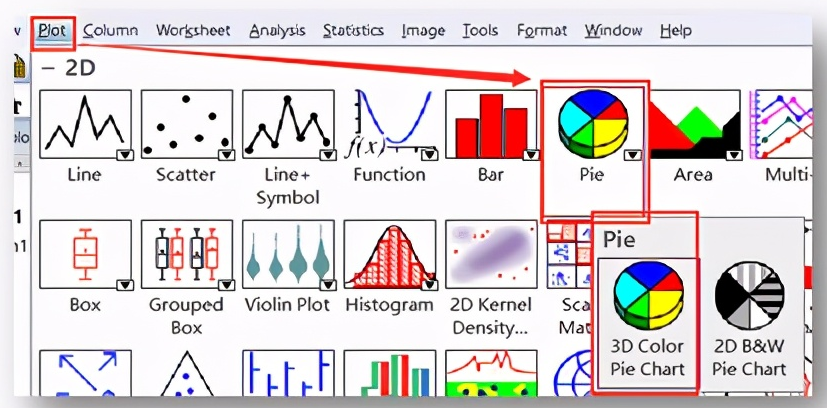

绘制3D饼状图:选中全部数据;点击Plot点击Pie图标的▼;选择3D Pie Chart

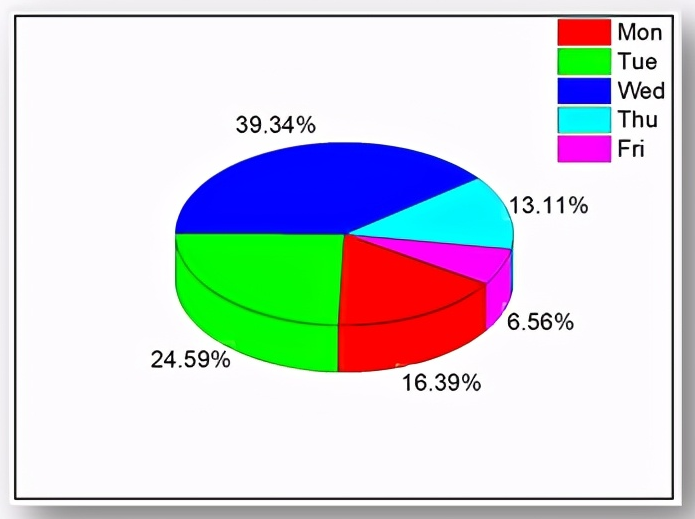

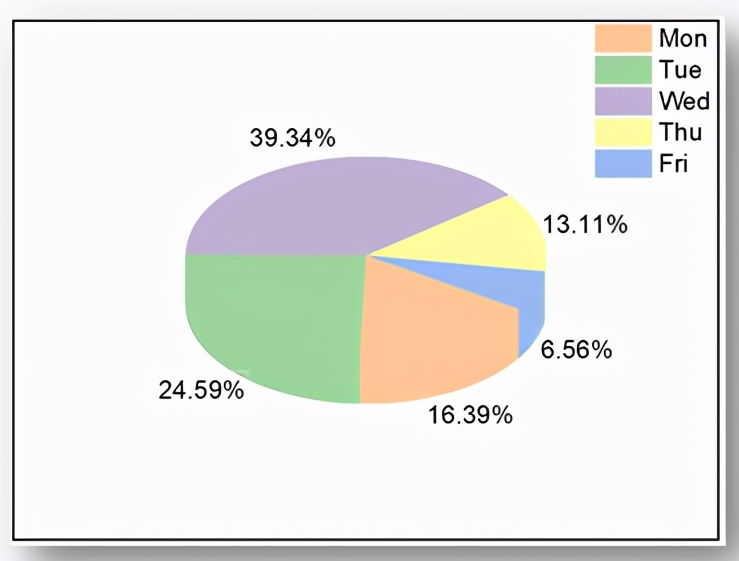

效果图:


04

3D饼状图的美化

边框颜色及填充颜色与2D饼状图的更改方法是一致的,在这里就不重复叙述。

参数设置及效果图如下:

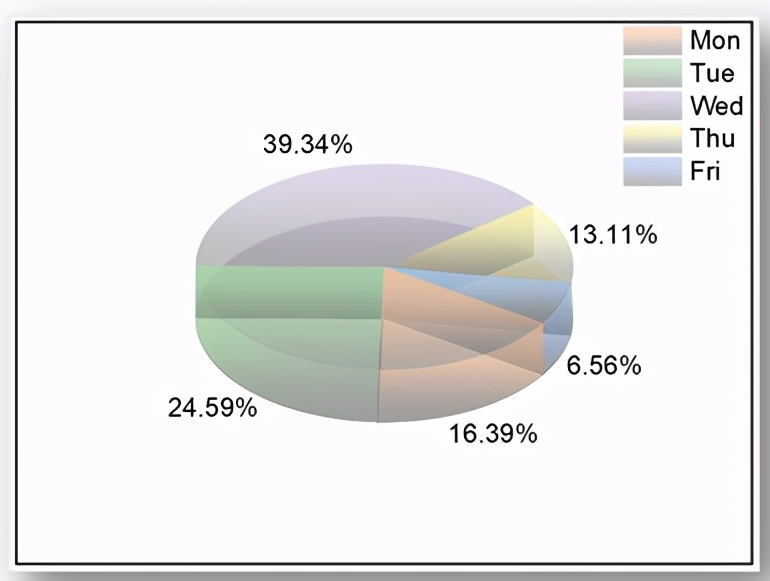

3D饼状图还可以设置饼状图的透明度和渐变填充,提高3D饼状图的美感。

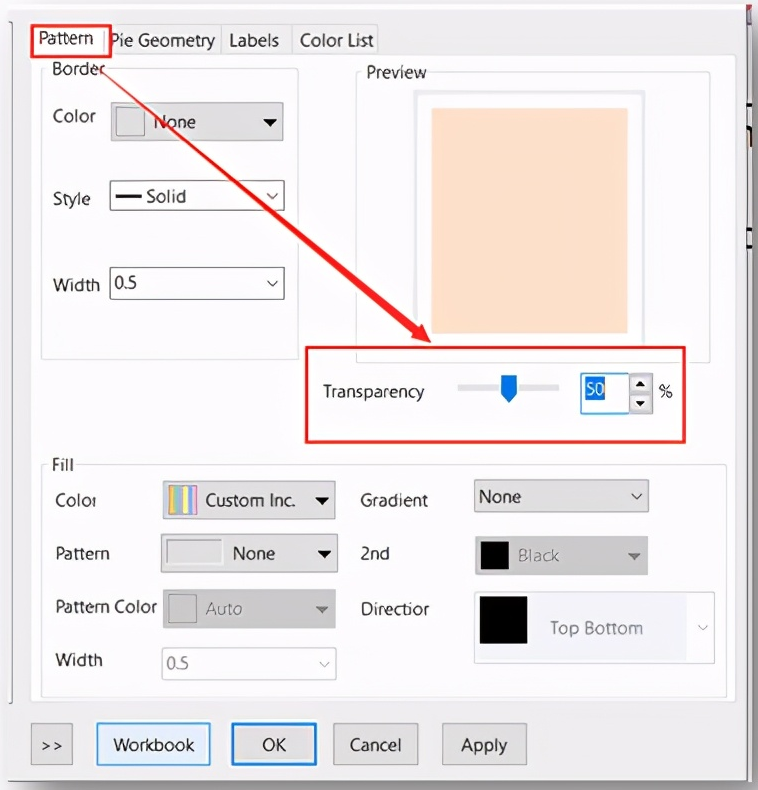

  • 更改透明度:双击图形,弹出Plot Details 对话框,在对话框左侧选择Book1,点击对话框右侧Pattern按钮,滑动Transparency滑块更改透明度。

参数设置及效果图如下:

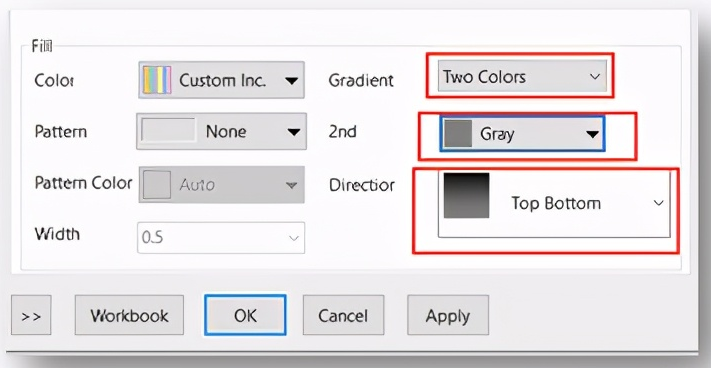

  • 渐变填充:双击图形,弹出Plot Details 对话框,在对话框左侧选择Book1,点击对话框右侧Pattern按钮,在Fill区域Gradiet设置为Two Colors2nd为渐变色,渐变颜色选择灰色,渐变方向选择Top Bottom,(还可以设置其他渐变样式)。

参数设置及效果图如下:



大家如果有什么问题,可以联系我们铄思百客服,我们会把大家反馈的问题进行统计,并且反馈较多的问题会专门做一次origin答疑哦~
