处理粉末XRD数据实用软件——实例解析MDI Jade的基本使用方法

mdi-jade是处理粉末x射线衍射数据的重要软件，是寻找标准衍射数据的有力工具。因此，它是化学和材料研究人员必备的软件之一。在本文中，小编简要介绍了mdi-jade，并通过一个例子说明了mdi-jade最基本的用法。

首先，小编使用的软件版本是MDI Jade 6.0。由于个人设置或软件版本不同，下面的截图可能与读者的截图略有不同。

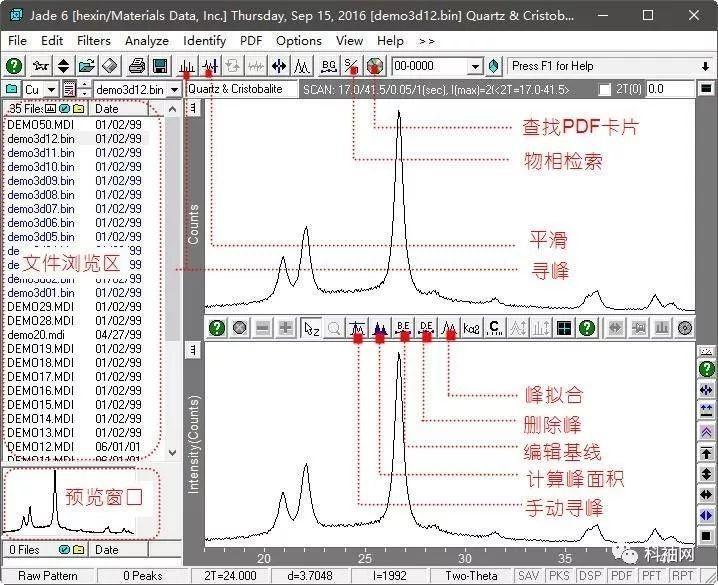

基本界面

_软件的基本界面如上图所示。软件开放界面的菜单栏已经包含了平滑、寻峰、搜索等常用功能。其他比较复杂的功能也需要一些比较繁琐的软件设置，小编这里没有深入的介绍，如果将来有机会的话，我们会一起学习的。本文的内容基本上可以通过上面显示的选项来完成。

实例讲解

接下来，铄思百检测以（三氧化二铝）的衍射数据为例，介绍如何利用mdi-jade软件处理简单的衍射数据。操作步骤如下：平滑数据、减去基线、相位检测索→数据推导、图像渲染。

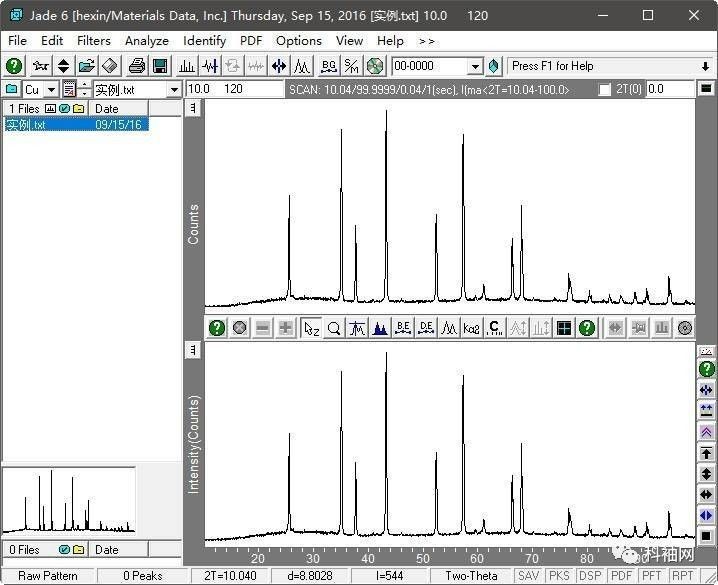

首先打开数据文件（上面如图），界面如上图所示。通过“file-read”或菜单栏中的文件夹图标打开

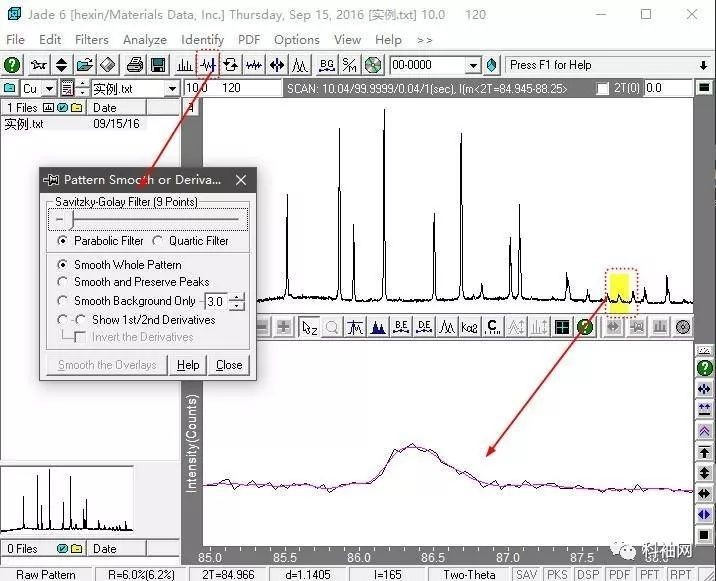

如上图所示，平滑数据。当鼠标选择上方区域时，黄色选区的曲线将显示在下方区域。在菜单栏的图标上单击鼠标右键，注意单击鼠标右键，打开对话框，移动滑轮，可以看到平滑效果。图片中的粉红色曲线是平滑的，而黑色曲线不是平滑的。将滑轮移动到右侧位置，然后单击图片中的“关闭”，最后单击左侧按钮上的“平滑”按钮，将应用平滑效果。

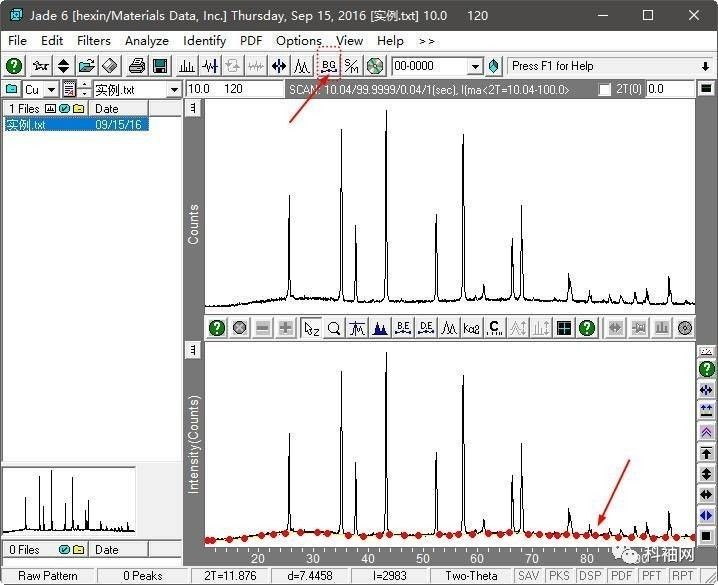

_找到基线。点击BG按钮查看上述现象。可以使用鼠标微调红点以调整基线。

_扣除基线。确定基线后，再次单击bg按钮，基线将自动扣除。出现如上图所示的效果。

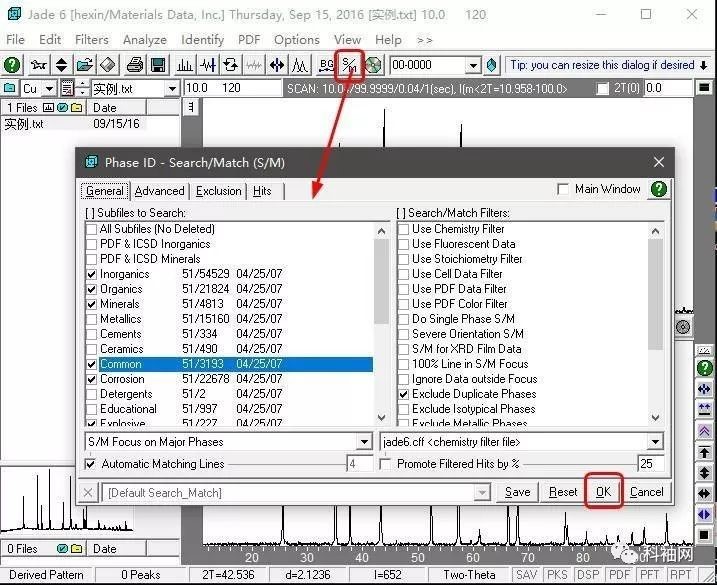

_相位恢复。右击S\\/M键，出现上图中的相位搜索匹配界面。选择适当的数据库，单击“确定”，软件将自动检索

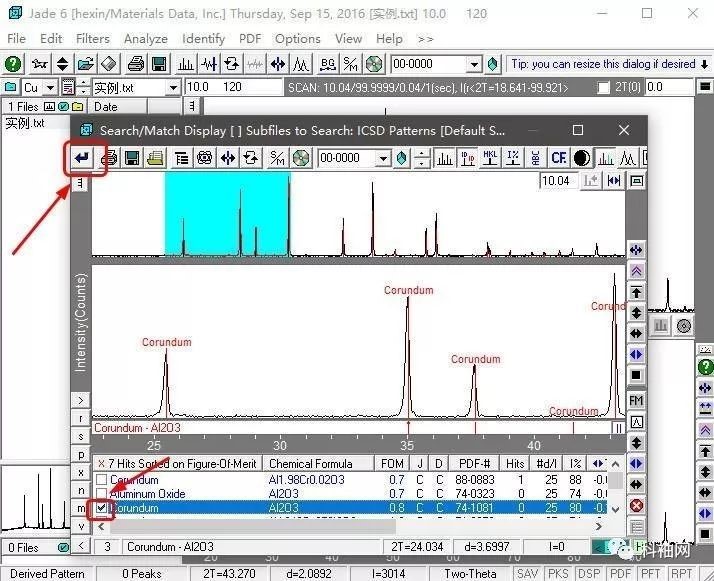

勾选索结果。软件将通过比较给出最匹配的结果。因为小编给出的例子是刚玉，所以这里的小编直接检查第三个检查索结果。对应标准pdf卡的峰值如上图所示。到目前为止，检查索成功

在这里，我们需要注意的是，当我们不知道样本的成分时，如果几张卡的匹配度很高，我们需要使用其他的检测方法来进一步确认真实的结果。

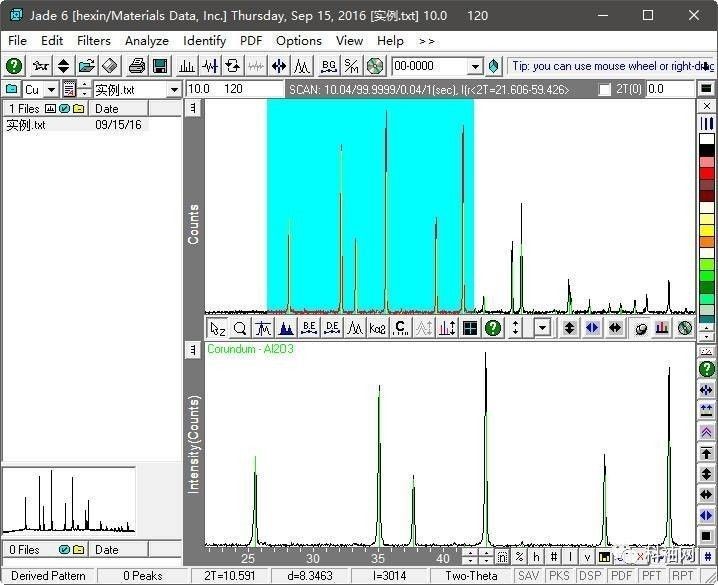

选中后，点击上图中的返回按钮，返回主界面，如下图所示_

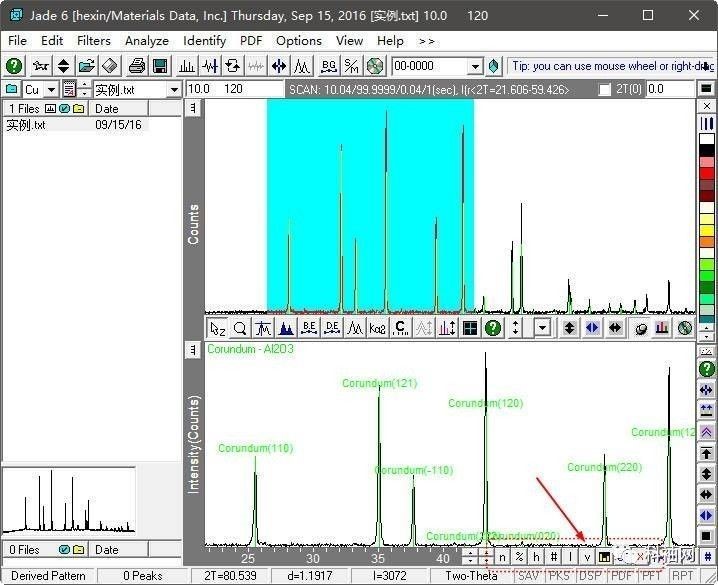

_标记峰值。在上图中，可以通过调整右下角的n、h等按钮来显示峰值信息。

此时，我们可以导出处理后的数据，相应的操作是：文件将主模式保存为txt。然后，数据将自动保存到软件安装目录的日期文件夹中。使用这些数据，可以在origin绘制。

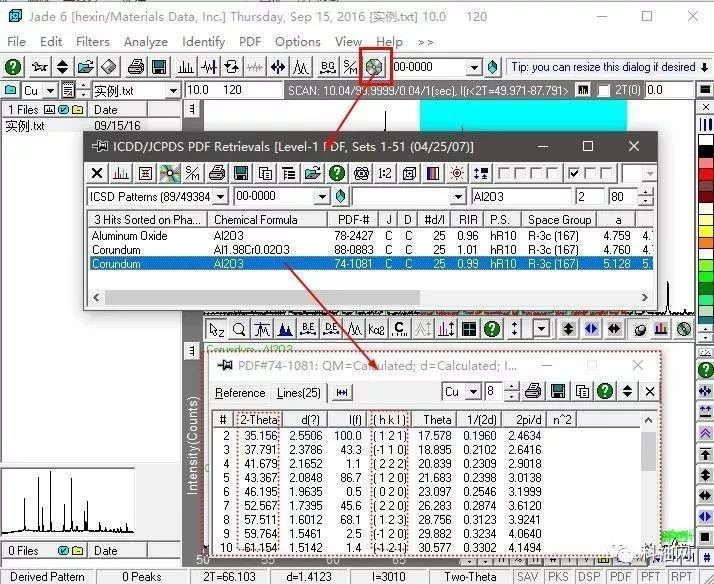

_查看标准衍射数据。选中索完成后，单击CD图标可打开标准衍射数据。保存为txt数据后，可以使用origin画图。

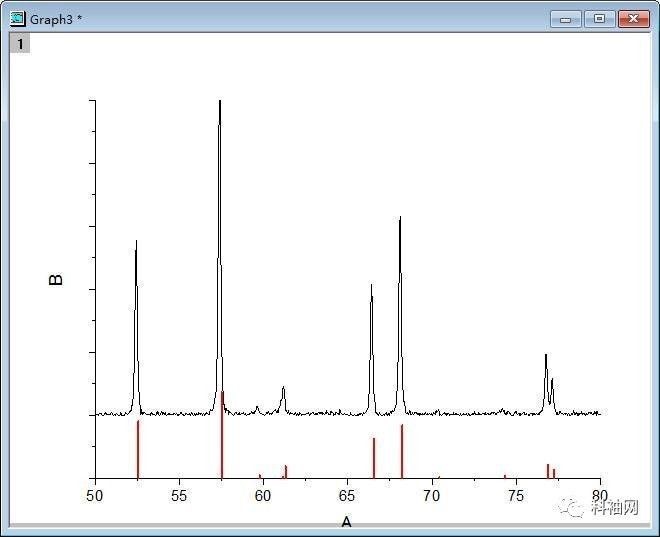

画一幅画。利用origin绘制衍射数据和标准数据，可以得到上述图像效果。读者还可以参考小编同事的文章，了解粉末XRD的绘制过程。

到目前为止，我们已经用mdi玉完成了衍射数据的简单处理。对于mdi-jade更高级的应用和操作，如果有机会，编辑会学习并与您交流。
